Pionowe centrum maszynowe CNC

Dostępny mały i duży rozmiar

Pionowe centrum maszyny CNC do frezowania VMC

Wielkoformatowe prowadnice osi Y 4 VMC Machine

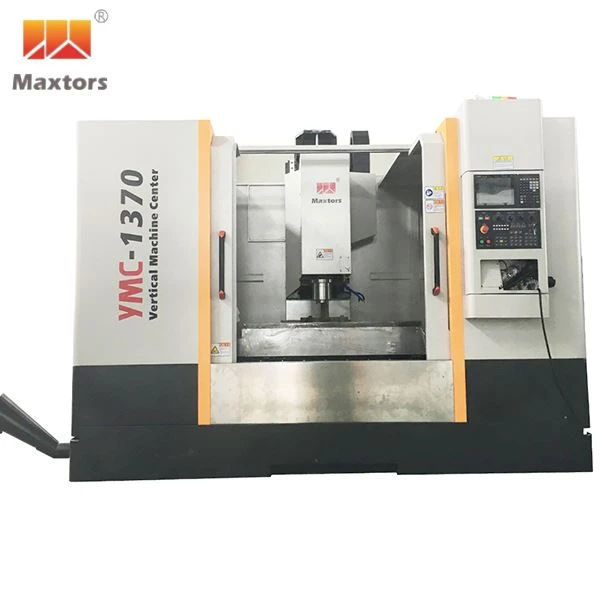

Model YMC-1370,YMC-1580,YMC-1690,YMC-1890,YMC-2010,YMC-2011,YMC-2510, YMC{7}}



Różne kontrolery, takie jak sterownik cnc Siemens, FANUC, Mitsubishi, Heidenhain, FOGOR, TAJWAN SYNTEC, LNC, są dostępne na żądanie.



3 osie, 4 osie, 5 osi opcjonalnie:

Maszyna wchłonęła zaawansowaną technologię i standardy produkcyjne w Stanach Zjednoczonych i Japonii, a kluczowe komponenty są analizowane przez element skończony ANSYS, który poprawia i optymalizuje ogólną strukturę maszyny.



Cała maszyna przyjmuje cztery szyny prowadzące, które mają doskonałą sztywność i stabilność. Główne elementy wykonane są z żeliwa Meehant, po dobrej obróbce cieplnej materiał jest w stabilnym stanie bez deformacji, a twarda szyna prowadząca jest poddawana obróbce powierzchniowej, hartowaniu częstotliwości ultradźwiękowej i precyzyjnemu szlifowaniu. Szyna prowadząca na górnej powierzchni pokryta jest materiałami odpornymi na zużycie, które mogą stabilizować dokładność przez długi czas. Prowadnice liniowe można również wybrać do obróbki z dużą prędkością i wysoką precyzją.



Specjalnie zaprojektowana (łukowata) kolumna i tylny serwomotor osi Y poprawiają sztywność i ułatwiają obsługę.



Przekładnia trójosiowa wykorzystuje precyzyjną śrubę kulową klasy C3. Dokładność pozycjonowania maszyny zapewnia pomiar laserowy, test baseballowy i dwukierunkowa kompensacja nachylenia na poziomie μ.



Precyzyjne wrzeciono o dużej prędkości przyjmuje przekładnię pasową z redukcją szumów o dużej prędkości, wrzeciono jest dwukrotnie wyważone dynamicznie, z dużą precyzją obrotu i niskimi wibracjami oraz może wykonywać wysokiej jakości obróbkę powierzchni;



Niemiecka / włoska dwubiegowa przekładnia głównego wału i tajwańska dwubiegowa wewnętrzna przekładnia głównego wału są opcjonalne, co zwiększa moment skrawania wrzeciona i nadaje się do ciężkiego cięcia.



Obrabiarka może być wyposażona w wieloosiowe wrzecienniki do wytaczania, wiercenia i gwintowania w celu uzyskania wydajnej obróbki wielonarzędziowej i wielowrzecionowej, odzwierciedlając innowacyjność połączenia centrów obróbczych i zaawansowanych technologii.



Opcjonalny stół obrotowy z czwartą i piątą osią oraz słynny sterownik CNC umożliwiają wysokowydajną obróbkę symultaniczną 5-osi.



Oś Y 4 PROWADNICE SERIA VMC Specyfikacja produktu

Rzeczy	Jednostka	YMC-1370V	YMC-1580V	YMC-1690V	YMC-1890V	YMC-2011V
Tabela
Rozmiar tabeli	Mm	1400×710	1700×800	1800×900	2000×900	2300×1100
Maksymalne obciążenie	KG	1000	1500	1500	1700	2500
T-rowek	Mm	5-18×125	5-22×135	5-22×150	5-22×150	5-22×150
Podróż
Podróż X/Y/Z	Mm	1300/700/650	1500/800/700	1600/900/800	1800/900/750	2000/1100/800
Nos wrzeciona do stołu	Mm	150~800	170~870	150~900	150~900	250~1050
Wrzeciono
Stożek wrzeciona		7/24 Stożek nr 50	7/24 Stożek nr 50	7/24 Stożek nr 50	7/24 Stożek nr 50	7/24 Stożek nr 50
Prędkość wrzeciona	obr./min	6000	6000	6000	6000	6000
Moc silnika wrzeciona	KW	11/15	15/18.5	15/18.5	15/18.5	15/18.5
Karmić
Szybki posuw (X/Y/Z)	m/min	15/15/15	15/15/15	15/15/15	15/15/15	12/12/12
Szybkość posuwu skrawania (X/Y/Z)	m/min	7/7/7	7/7/7	7/7/7	7/7/7	7/7/7
ATC (opcja)
Typ ATC		Bez ramienia/Ramię	Bez ramienia/Ramię	Bez ramienia/Ramię	Bez ramienia/Ramię	Bez ramienia/Ramię
Liczba narzędzi	szt	12/16/20/24	12/16/20/24	12/16/20/24	12/16/20/24	12/16/20/24
Rozmiar narzędzi (pełne narzędzia)	Mm	Φ110/300	Φ110/300	Φ110/300	Φ110/300	Φ110/300
Maks. waga narzędzia	KG	16	16	16	16	16
Dokładność
Dokładność pozycjonowania	Mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Dokładność ponownego pozycjonowania	Mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Inni
Ciśnienie powietrza	KGF/C㎡	Większy lub równy 6	Większy lub równy 6	Większy lub równy 6	Większy lub równy 6	Większy lub równy 6
Ślad stopy	Mm	3500×2800	3900×2900	4260×3545	4800×3400	5700×4100
Wysokość maszyny	Mm	3800	3900	3200	3300	3300
G.W.	KG	9500	11000	14000	15000	19000

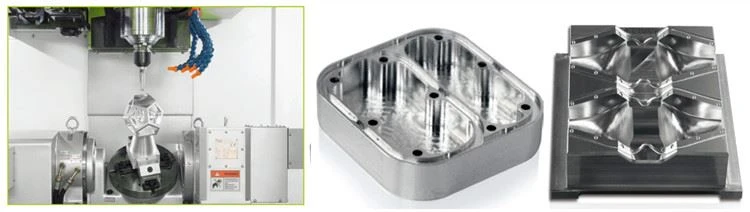

5 osi różne rozmiary

Standardowa konfiguracja

● Typ pionowy

● Wrzeciono BT50 6000rpm

● Chłodnica oleju wrzeciona

● System dysz chłodziwa wrzeciona

● Prowadnice XYZ Axis Box

● Silnik serwo osi XYZ

● Całkowicie zamknięta osłona przeciwbryzgowa

● Szafka elektryczna Wymiennik ciepła

● Interfejs przesyłania danych

● Automatyczny system smarowania

● System chłodziwa cięcia

● Lampa robocza LED

● Lampka końca programu

● Przenośne elektroniczne kółko ręczne (MPG)

● Śruby poziomujące i bloki



Opcjonalna konfiguracja

○Wrzeciono BT40/ISO/HAK-A63 10000~30000 obr./min

○Wrzeciono BT50 z przekładnią/przekładnią

○Szafa elektryczna AC

○Chłodziwo przez wrzeciono (CTS)

○System ATC/Magazyn narzędzi

○Prowadnice liniowe osi XYZ

○Szyny liniowe XYZAxis, szyny skrzynkowe osi Z

○Śrubowy system przenośnika wiórów

○System przenośnika wiórów typu łańcuchowego

○Stół obrotowy 4. osi

○Stół przechylno-obrotowy 5. osi

○Skala liniowa

○Auto.System pomiaru narzędzi

○Automatyczny system pomiaru przedmiotu obrabianego

○Znak CE













Znany Partner na całym świecie

Wrzeciono: TAJWAN KENTURN/ROYAL

Kontroler: japonia FANUC/Mitsubishi, Siemens z niemiec, LNC/SYNTEC z tajwanu

Sterownik serwo: FANUC/Mitsubishi/SYNTEC/YASKAWA/Siemens

Magazyn narzędzi: AIMACH plus ,SANJET
